ZW 32-12 (g) t 옥외 고전압 AC 진공 회로 차단기

제품 가보기



3 단계 AC 50Hz 실외 고전압 스위치 기어는 10kV 농촌 및 도시 전력 시스템에 적합하며 하중 전류를 파괴 및 닫는 데 사용되는 전류, 과부하 전류, 단락 전류 및 기타 유사한 장소.
구현 표준
GBT1984 9 고전압 AC 회로 차단기 익스프레스
GBT11022 10 고전압 스위치 기어 및 제어 장비 표준에 대한 일반적인 기술 요구 사항 Express DLT 402 《고전압 AC 회로 차단기 Express



제품 이름 지정 규칙



제품 매개 변수

아니요.	매개 변수 이름			단위	데이터
1	정격 전압			KV	12
2	정격 전류			A	630  1250
3	정격 주파수			HZ	50
4	정격 단열재 수준	1 분 전력 주파수 견실 전압	건식 테스트	KV	단계 사이, 42/브레이크 48
			습식 테스트		34
		번개 충동 견해 전압 (피크 값)			위상 사이, 접지 75/브레이크 85
5	정격 단락 차단 전류			카	20	25
6	정격 단락 폐쇄 전류 (피크 값)			카	50	63
7	정격 피크 견해 전류			카	50	63
8	4S 열 안정성 전류			카	20	25
9	정격 작동 순서				0-0. 3S-Co -180 s-co
10	마감 시간			MS	50보다 작거나 동일합니다
11	개봉 시간				45보다 작거나 동일합니다
12	전류 파괴 시간을 차단하는 단락 차단			시간	30
13	기계적 수명				10000
14	제어 회로 및 보조 회로를위한 1 분 전력 주파수 견해 전압			V	2000
15	정격 작동 전압 및 보조 전압				AC/DC220, DC110/48/24
16	과전류 트립 코일의 정격 전류			A	5
17	소동 챔버의 동적 및 정적 접촉의 허용 가능한 마모 두께			mm	3



사용을위한 환경 조건

◆ 주변 공기 온도 : 최대 온도 +45 정도, 최소 온도 -40 정도, 최대 일일 온도 차이 25k;

◆ 상대 습도 : 일일 평균값 95%, 월 평균값은 90%를 초과하지 않습니다.
◆ 고도 : 2000 미터 이하 :
◆ 부모의 풍속 : 35m/초 (풍압 700 PA에 해당);
◆ 오염 수준 : W 레벨;
◆ 얼음 두께 : 10 mm;
◆ 지진 저항 : 수평 가속도 {{{{0}}.
정상 사용 조건의 요구 사항을 초과하면 제조업체와 협상하고 사용자 정의해야합니다.



제품 기술적 기능

◆이 제품은 주로 3 상 극, 스프링 작동 메커니즘, 전송 시스템, 전도성 회로, 제어 장치 및 쉘 (일반적인 탄소강 플라스틱 또는 스테인레스 스틸)으로 구성됩니다. 전체 구조는 3 상 기둥 유형이며, 소형 디자인, 완전히 밀폐 된 구조 및 우수한 밀봉 성능을 갖춘 3 상 기둥 유형이며, 특히 차갑고 습한 지역에서 사용하기에 적합합니다.

◆ 효율적이고 신뢰할 수있는 스프링 작동 메커니즘 (수동 또는 전기, 수동 기능 또는 근접 범위 원격 제어 작동)을 채택하고 에너지 저장 모터는 저전력, 개방 및 폐쇄를위한 에너지 소비가 낮고 작동 메커니즘이 상자에 밀봉되어 부품의 녹을 방해하고 메커니즘의 신뢰성을 보장합니다.

◆ 기둥은 수입 에폭시 수지와 아웃소싱 된 실리콘 고무 물질로 만들어졌으며, 이는 고온 저항, UV 저항 및 노화 저항의 특성을 갖는다.

◆ Inrush 전류 컨트롤러가 장착 된 외부 2 상 또는 3 상 보호 전류 변압기는 과전류 보호 및 결함 전류 퀵 브레이크 보호를 달성하고 보호 지연 시간을 조정할 수 있습니다.

◆ 지능형 컨트롤러 (외부 전원 공급 장치 PT가 운영 전력을 제공 함)가 포함 된 구성 가능한 위상-위상 보호 CT 및 제로 시퀀스 CT의 통합 구조는 매개 변수 설정, 단일 위상 접지 보호 (Watchdog), 3 단계 보호, 재활용, 결함 사고 및 기타 기능을 실현할 수 있습니다. 컨트롤러에는 해당 통신 모듈, 메인 스테이션에 대한 데이터 업로드, 결함 피드백 및 "4 개의 원격"기능이 장착되어있어 지능형 회로 차단기를 형성하여 배포 네트워크 자동화 기능을 실현합니다.

◆ 회로 차단기에는 분리 나이프 스위치 (단일 또는 이중), 3 상 링키지가 장착 될 수 있으므로, (나가는) 라인 측면은 명백한 분리 중단을 형성하고 메인 스위치와 분리 스위치 사이에 안정적인 기계적 방지 방지 인터 로크가있어 안전하고 신뢰할 수있는 작동을 보장합니다.



외관 및 설치 치수



ⅰ. ZW 32-12 공장 회로 차단기의 모양 (CT로 소형화)

ⅱ .zw 32-12 t 회로 차단기 모양 (CT와 함께 기존)

ⅲ. ZW 32-12 G/T 회로 차단기 모양 (CT로 소형화)

ⅳ.

ⅴ. ZW32F의 모양 -12 t 회로 차단기 (지능형 유형)

ⅵ. ZW32F의 모양 -12 GT 회로 차단기 (지능형 유형)

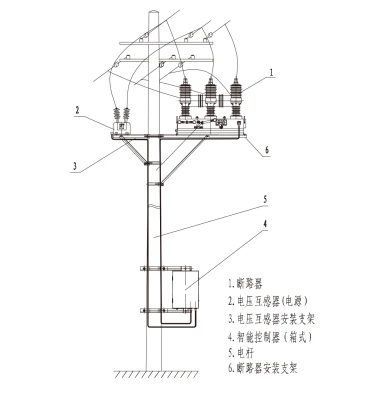

ⅶ ⅶ .zw32f -12 t 회로 차단기 설치 다이어그램 (Box-Type Intelligent Type)

ⅷ. ZW32F의 설치 다이어그램 -12 t 회로 차단기 [후드 타입 지능형 유형]
